SIC材料性質

發布日期:2023-08-16 瀏覽次數:1530

隨著電子設備的性能需求持續上升,傳統的硅襯底已經難以滿足高頻率、高功率和高溫環境下的應用需求。市場尋找高性能替代材料-碳化硅。

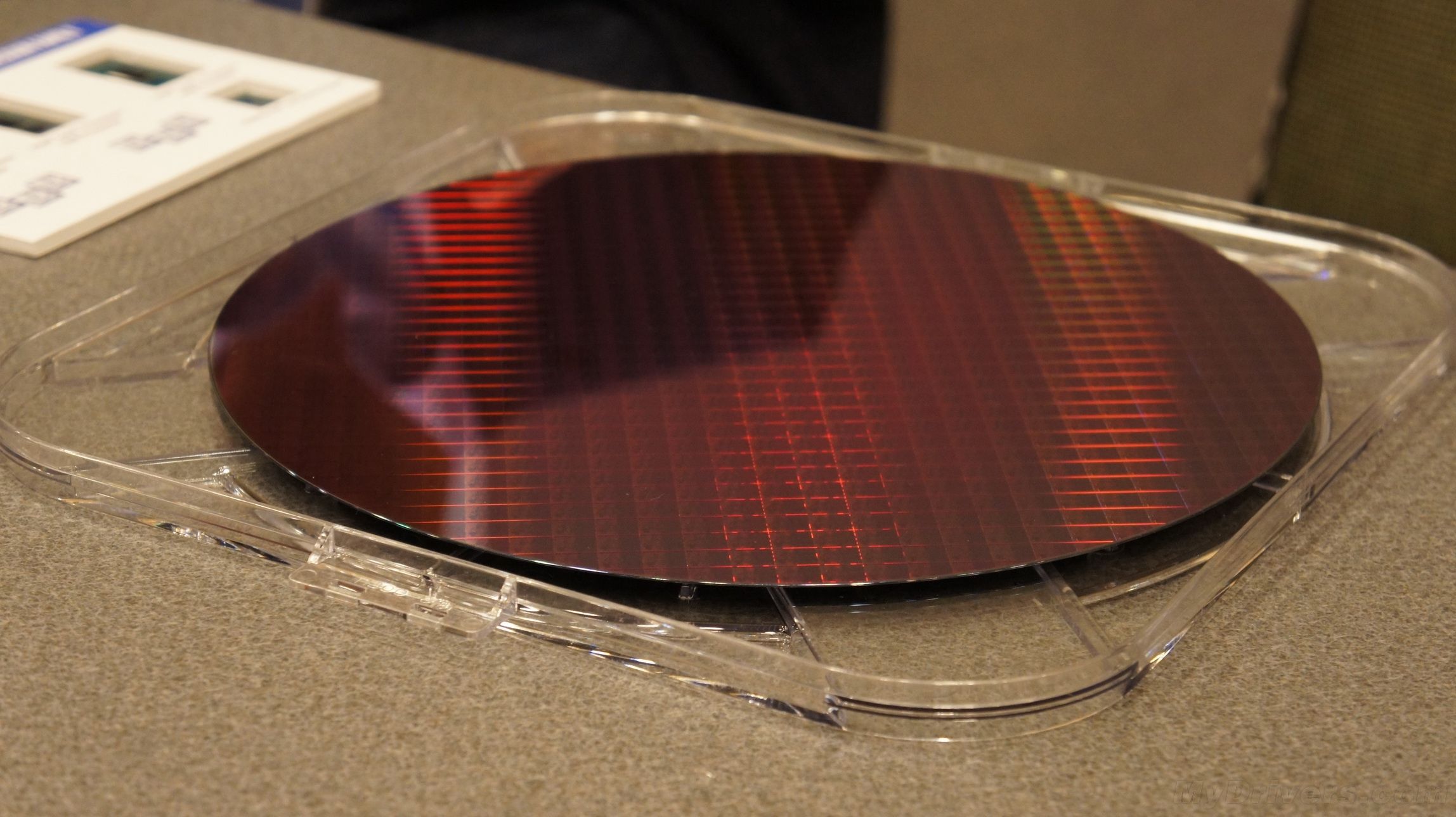

SiC晶圓的晶型

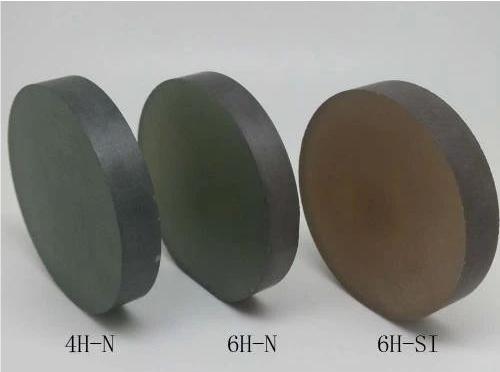

(Silicon Carbide,SiC)晶圓通常是單晶的,但是這些單晶SiC晶圓可能由不同的多晶形體構成,SiC的多晶形體包括3C-SiC、4H-SiC、6H-SiC等,每種多晶形都有自己獨特的性質。

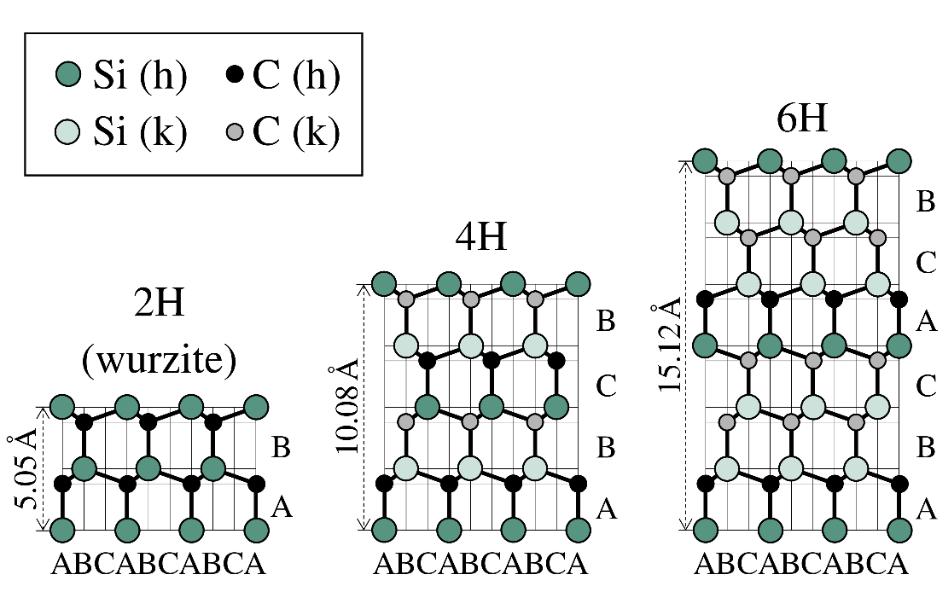

SiC的晶體結構是由硅(Si)和碳(C)的原子以特定的方式排列形成的,而這種特定的排列方式就決定了SiC的晶體結構。"H"代表六方晶體結構(Hexagonal),"C"代表立方晶體結構(Cubic),數字則表示其具有的層數。"3C"指的是立方晶系的SiC(具有三方面的對稱性,也稱為β-SiC),"4H"和"6H"指的是六方晶系的SiC(具有六方面的對稱性)。


SiC的優秀性質

1.高帶隙能

碳化硅是一種寬禁帶半導體,SiC的帶隙能大約在2.36到3.3電子伏特(eV)之間,這個范圍取決于SiC的多晶形式。而硅的帶隙能為1.12電子伏特。

帶隙能是指材料阻止電子從價帶躍遷到導帶所需要的最小能量。大于這個能量,電子可以從價帶躍遷到導帶,從而使得電子具有自由移動的能力,材料就變得導電。也就是說,高帶隙能的材料,需要更高的能量才能識才能使材料導電,這個能量包括溫度,電壓等。因此高帶隙能的材料具有很高的熱穩定性,更高的擊穿電壓等。擊穿電壓是材料由絕緣體變?yōu)閷?dǎo)體的臨界電壓。因此,SiC晶圓襯底制作的器件能夠在更高的溫度,更高的電壓下下工作而不發生故障。


2.高熱導率

熱導率是一種物質的基本物理性質,它描述的是材料導熱的能力,即單位時間內單位面積的熱量傳遞量。熱導率越大,導熱性越好。

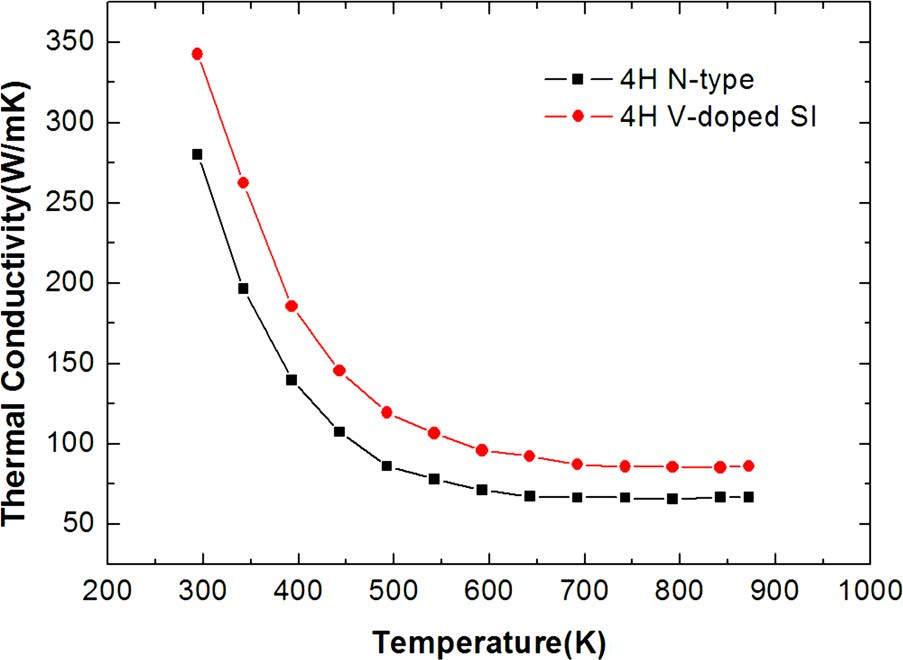

SiC的熱導率約為3-4.9 W/cm·K,遠高于硅的1.5 W/cm·K。這使得SiC半導體芯片在電流流過時,能夠更有效地將內部產生的熱量擴散出去,從而保持芯片的穩定運行。而芯片在工作過程中會產生大量的熱量,如果不能有效地將這些熱量導出,就會導致芯片過熱,從而降低芯片的性能。


3.硬度大

SiC是一種非常硬的材料,其硬度僅次于金剛石,其莫氏硬度為9.5,金剛石為10。這種高硬度使得碳化硅在許多應用中具有優越的耐磨損性。但是,碳化硅的高硬度同時也帶來了制程的挑戰。例如,在晶圓切割、磨削和拋光等制程中,需要使用特別的設備和工藝參數。

4.化學穩定性好

SiC是由硅和碳原子以共價鍵方式組成的四面體結構,這種結構為其提供了出色的化學穩定性。SiC在強酸、強堿的環境下能表現出良好的穩定性。但是在干法刻蝕工藝時刻蝕速率很低,需要特殊的刻蝕設備。
